一顆 AI 晶片的發熱量已經到風扇吹不動的程度，散熱改走液冷之後，工程問題就從「風道怎麼設計」變成「水路怎麼接」。冷板本身反而是整條路徑上最沒有懸念的一段——它就貼在晶片上，難的是把冷卻液穩定送進去、再穩定帶出來，中間每一個接點都不能漏。
谷騏（Good Gi）做的是這條路徑上的軟管、快接頭與熱管理材料。這篇把一條冷卻液從 CDU 走到晶片的過程拆開，說明每一段用什麼接、為什麼不能互換。
冷板在系統裡的位置
冷板（Cold Plate）是一塊內含流道的金屬板，直接壓在 CPU、GPU 或功率元件上，冷卻液從流道裡流過把熱帶走。這套做法叫 D2C（Direct-to-Chip）直接晶片液冷，與整台機器泡進冷卻液的浸沒式是兩條不同路線。
從熱源往外看，一顆晶片的熱要離開機櫃，得經過三個交界：
| 交界 | 靠什麼傳遞 | 這一段的關鍵 |
|---|---|---|
| 晶片 ↔ 冷板底面 | 導熱介面材料（導熱墊片、Gap Filler、相變化材料） | 兩個金屬面貼合後仍有微觀空隙，空氣是熱的絕緣體，要用軟質材料把空隙填掉 |
| 冷板 ↔ 冷卻液 | 冷板內部流道 | 流道細，怕異物堵塞，對冷卻液的潔淨度有要求 |
| 冷卻液 ↔ 機櫃外 | 配管、接頭、Manifold、CDU | 本篇主題 |

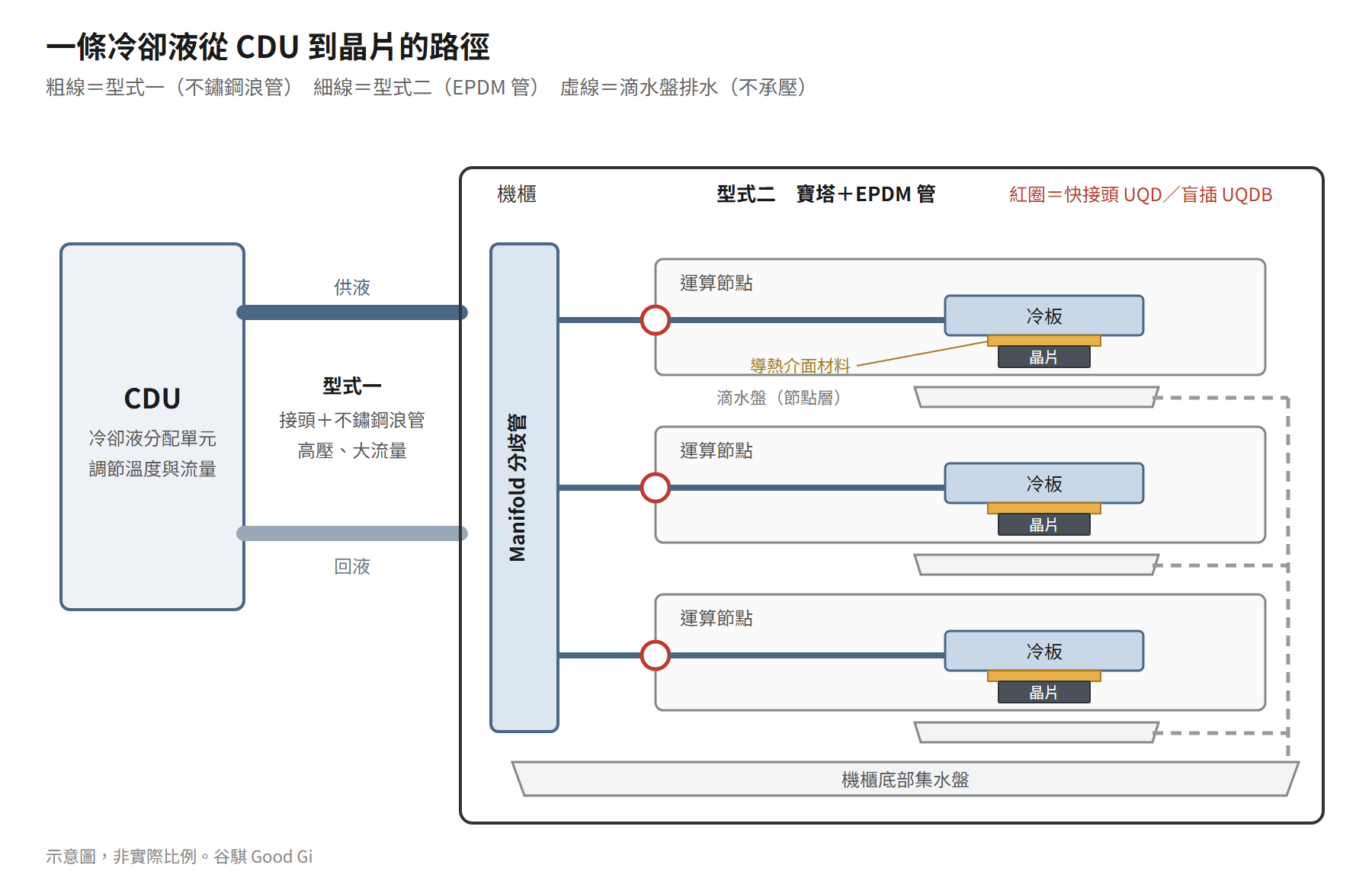

一條冷卻液的完整路徑。粗線為主幹線層級，細線為伺服器內部層級，兩段用的管材不同。示意圖，非實際比例
冷板下方通常還會加一層滴水盤，接住萬一漏出來的液體，再用一條細管導離設備——那條管子的選型邏輯與冷卻管路完全相反，另外寫在液冷機櫃滴水盤的排水管怎麼選。
真正決定配管長相的，是這一段管子裝在哪一層。同樣是送冷卻液，機櫃外的主幹線與伺服器抽屜內部，用的是兩套材料。
主幹線層級與節點層級，差在哪裡
這兩個詞在後面會一直出現，先說清楚差在哪：
| 主幹線層級 | 節點層級 | |
|---|---|---|
| 位置 | 機櫃外：CDU ↔ 機櫃背部 Manifold，以及機房地板下、機架之間的管路 | 機櫃內：Manifold ↔ 運算節點，冷板進出水口 ↔ 節點內部小管路 |
| 這段液體供應誰 | 整座機櫃，數十顆晶片共用 | 單一節點，甚至單一顆冷板 |
| 壓力與流量 | 幫浦推的總流量都走這裡，全系統壓力與流速最高的一段 | 分流之後的一支，壓力與流量都降下來 |
| 管徑 | 大 | 小 |
| 誰會去動它 | 機房水電施工、定期維護 | 伺服器維運人員，跟著模組抽換 |
| 拆裝頻率 | 低，裝好就不太動 | 高 |
| 漏了會怎樣 | 影響整櫃甚至整排機櫃 | 只影響單一節點，但位置就在帶電板卡上方 |
| 選材優先 | 耐壓、耐蝕、使用年限、機械保護 | 可撓、吸震、細徑、好拆 |
主幹線比的是撐得久、撐得住，節點層級比的是彎得過去、拆得快。材料選擇的分歧就是從這裡開始。
型式一：接頭 ＋ 不鏽鋼浪管（主幹線層級）
| 裝在哪裡 | 接的是什麼 |
|---|---|
| 機櫃背部 Manifold（分歧管）↔ CDU（冷卻液分配單元） | 一整櫃的供液與回液主幹線 |
| 機房地板下、機架之間 | 固定或半固定的大型輸水管路 |
接頭型式怎麼選
| 型式 | 特性 | 適合的場合 |
|---|---|---|
| 可拆卸（螺紋、法蘭、快接） | 可單獨拆換單一段管路 | 需要定期維護、日後可能改配置的位置 |
| 不可拆（焊接） | 接點強度與密封性最高，沒有墊片老化問題 | 埋在結構裡、拆裝機會極低的固定管路 |
實務上兩種會混用：靠近設備、要維護的那一端留可拆接頭，中間長段走焊接。
端接形式有哪些
可拆或焊死，決定的是維護方式；真正要跟供應商對規格的，是端接的形式。不鏽鋼波紋管的端接大致分成七類：
| 類型 | 代號 | 用在什麼場合 |
|---|---|---|
| 接管型 | PA、PB | 最單純的直管端，到現場再焊接或套接 |
| 接管型（金屬密封） | RF、RM | 金屬對金屬直接貼合密封，沒有彈性墊片，適合高潔淨與高溫 |
| 接管型（O 型圈密封） | OF、OM | 靠 O 型圈密封，拆裝快，密封件材質要跟冷卻液配方對得上 |
| 真空法蘭 | KF、IK（ISO-K）、IF（ISO-F）、CF | 真空與半導體製程管路的標準介面 |
| 球形金屬密封 | SF、SMN／SMR、SFN／SFR | 球面貼合密封，可搭 NPT 或 R 螺紋接上既有管路 |
| 流體法蘭 | FF | 液體輸送用法蘭，液冷主幹線常見 |
| 由任活接頭 | WF、WM | 活動接頭，拆裝時不必轉動管身 |

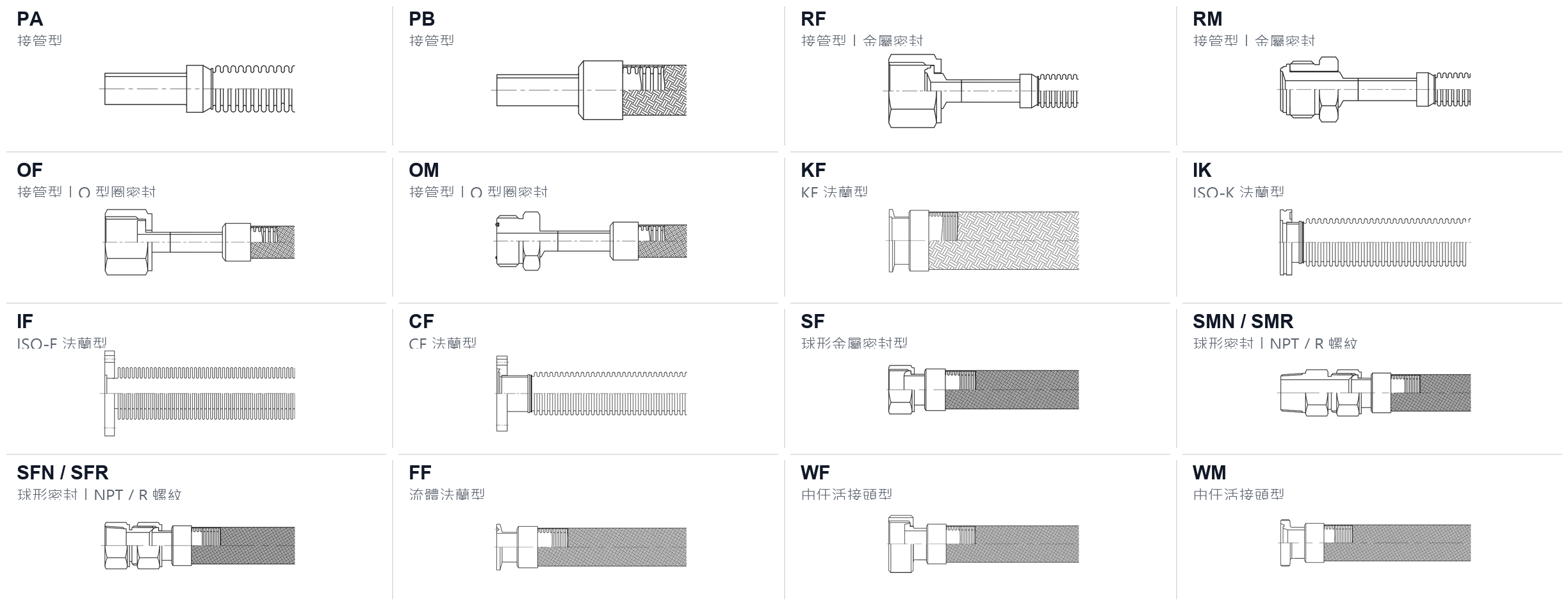

十六種端接形式與代號。同一條管子兩端可以是不同形式，依各自對接的設備介面決定
法蘭類的 KF、ISO-K、ISO-F、CF 原本是真空與製程管路的介面，液冷系統用得少。液冷主幹線最常落在流體法蘭 FF、球形金屬密封與接管型這幾類。
端接尺寸沿用英制換算：4＝1/4"、6＝3/8"、8＝1/2"、16＝1"、20＝1-1/4"、24＝1-1/2"、32＝2"。詢價時多半是用組合碼描述——系列碼（有無網套）－ 端 1 端接碼 － 端 2 端接碼 － 總長度 － 材質碼，例如 FB-PA4-PA4-300-M1。代號各家會有出入，對規格時附一張介面圖比報代號可靠。
為什麼這一段用不鏽鋼
壓力與流量的量級不同。 主幹線負責推動整座機櫃的冷卻液，水壓與流速都遠高於單一伺服器內部。金屬波紋管的抗拉強度與耐壓能力足以承受，不會在壓力下管壁膨脹；橡膠管在同樣條件下要嘛加厚加編織層、要嘛換更大管徑，成本與空間都不划算。
冷卻液的純淨度要守住。 液冷系統常用去離子水或乙二醇水溶液，管路內壁釋出的雜質會沿著迴路跑，最後堵在冷板那些細流道裡。316L 不鏽鋼經電解拋光處理後表面平滑、不釋出雜質，整條迴路不生鏽也不結垢。這也是為什麼金屬流體件出廠前要走超音波清洗與潔淨包裝——焊道殘留的金屬屑，進到系統就是異物。
接點密封撐得久。 阻燃不是這裡的分水嶺——EPDM 夾紗管本身就有 UL 94 V-0，兩種材料都過得了機房的防火要求。差別在接點：卡箍靠夾緊力密封，橡膠久了壓縮永久變形，夾緊力就衰減；焊接接點沒有這個問題，也沒有墊片老化。加上金屬管不脆化、撐得住施工與維護時的碰撞與割傷，機房蓋好以後不打算停機的位置，通常會選不必安排更換的那一種。
這一段的驗收重點
不鏽鋼波紋管不是切一段管子鎖上接頭就好，品質落差主要落在焊接與檢測。下單前建議把這幾項寫進採購規格：
- 材質等級：SUS316L、SUS304L 或 2205 雙相不鏽鋼；分歧管與主管另有 310S、602CA 等級。等級要對到冷卻液配方與水質，不是越高越好
- 焊接方式：雷射焊、TIG 氬弧焊或硬銲，依端接形式決定；管與管的對接是否走自動焊機，關係到同一批焊道穩不穩定
- 端接形式：接管、金屬密封、O 型圈密封、法蘭、球形密封、由任活接頭七類（代號見上方表格），要先確認對接的設備介面，這一項對不上就整批報廢
- 承壓與軸向伸長：工作壓力與爆破壓力要各自列明。另外要特別問加壓後的軸向伸長率——波紋管靠環狀波紋取得撓性，加壓時波紋會被撐開，管子會沿軸向變長；伸長被兩端固定擋住時，長度會往側向跑成彎曲變形。這項數據多數報價單不會附，但它直接決定你配管時要留多少餘長、能不能兩端死鎖。要限制伸長就得選帶編織網套的版本，代價是撓性下降、彎曲半徑變大。索取報告時記得確認樣品是光管還是帶網套，兩者的伸長行為差很多
- 驗證報告：氦氣檢漏、爆破耐壓、流阻、氣密、高低溫循環、震動與搖擺疲勞、金相分析，需要哪幾項要事先講定
- 潔淨度處理：出廠前是否超音波清洗與潔淨包裝。焊道殘留的金屬屑進到系統就是異物，最後堵的是冷板流道
這幾項在報價單上通常不會主動寫，得問。
型式二：寶塔接頭 ＋ EPDM 管（節點層級）
| 裝在哪裡 | 接的是什麼 | 常見接點形式 |
|---|---|---|
| 冷板本體的進出水口 ↔ 節點內部的分流小管路 | 這顆冷板要用的那一支水 | 寶塔接頭＋卡箍或束帶 |
| 抽屜內的 GPU／CPU 冷板模組 ↔ 機箱背板 | 模組與機櫃之間的介面 | 盲插快接頭（QDC），抽屜推進去就對接 |
寶塔接頭（hose barb）靠管子套上錐狀齒紋後，外加卡箍或束帶夾緊，結構簡單、佔用空間小。這一層往上接的是機櫃背部的水冷散熱分歧管 CDM，分歧管把 CDU 送來的冷卻液分到各個節點。

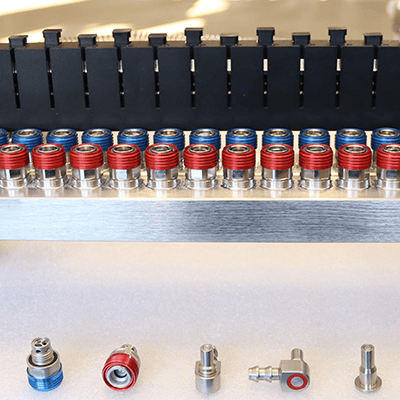

機櫃背部的分歧管與對應的快接頭。前排是不同端接形式的接頭

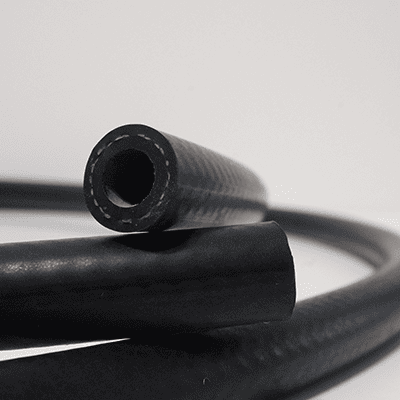

EPDM 夾紗管 GRAH。管壁中間那層纖維是承壓結構，讓管子在可撓的前提下撐得住工作壓力
為什麼這一段用橡膠管
空間擠。 AI 伺服器主機板上元件密度極高，管路要在幾公分的縫隙裡繞過記憶體、線束與支架。EPDM 夾紗管的可撓性讓配管能在狹窄空間裡轉彎，金屬管在這個尺度上彎不過去，也沒有調整餘裕。
有震動。 風扇與幫浦運轉時會產生持續的微幅震動。橡膠管吸收震動，不會把應力直接傳到冷板與底下的晶片封裝上；金屬管剛性高，震動會沿著管壁傳遞，長期下來受力的是最脆弱的那一端。
維護要能拆。 節點層級的模組是會抽換的。這一層的接點多半配液冷快速接頭 UQD或盲插快速接頭 UQDB，抽屜推進去就完成對接，不必先洩壓拆管。

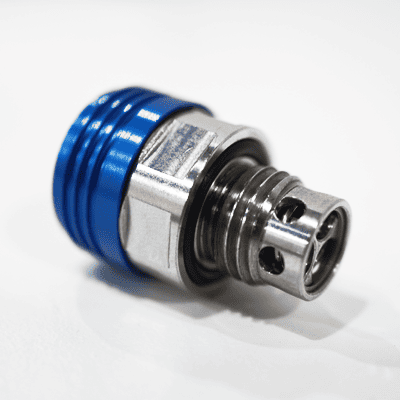

液冷快速接頭 UQD。無滴漏設計，帶壓狀態下也能插拔
夾紗管的選材重點在耐壓與耐冷卻液：EPDM 材質耐乙二醇，夾紗結構撐住工作壓力，UL 94 V-0 阻燃等級對應機櫃內部的防火要求。使用溫度 −40~120°C，涵蓋液冷迴路的工況範圍。
兩種接法對照

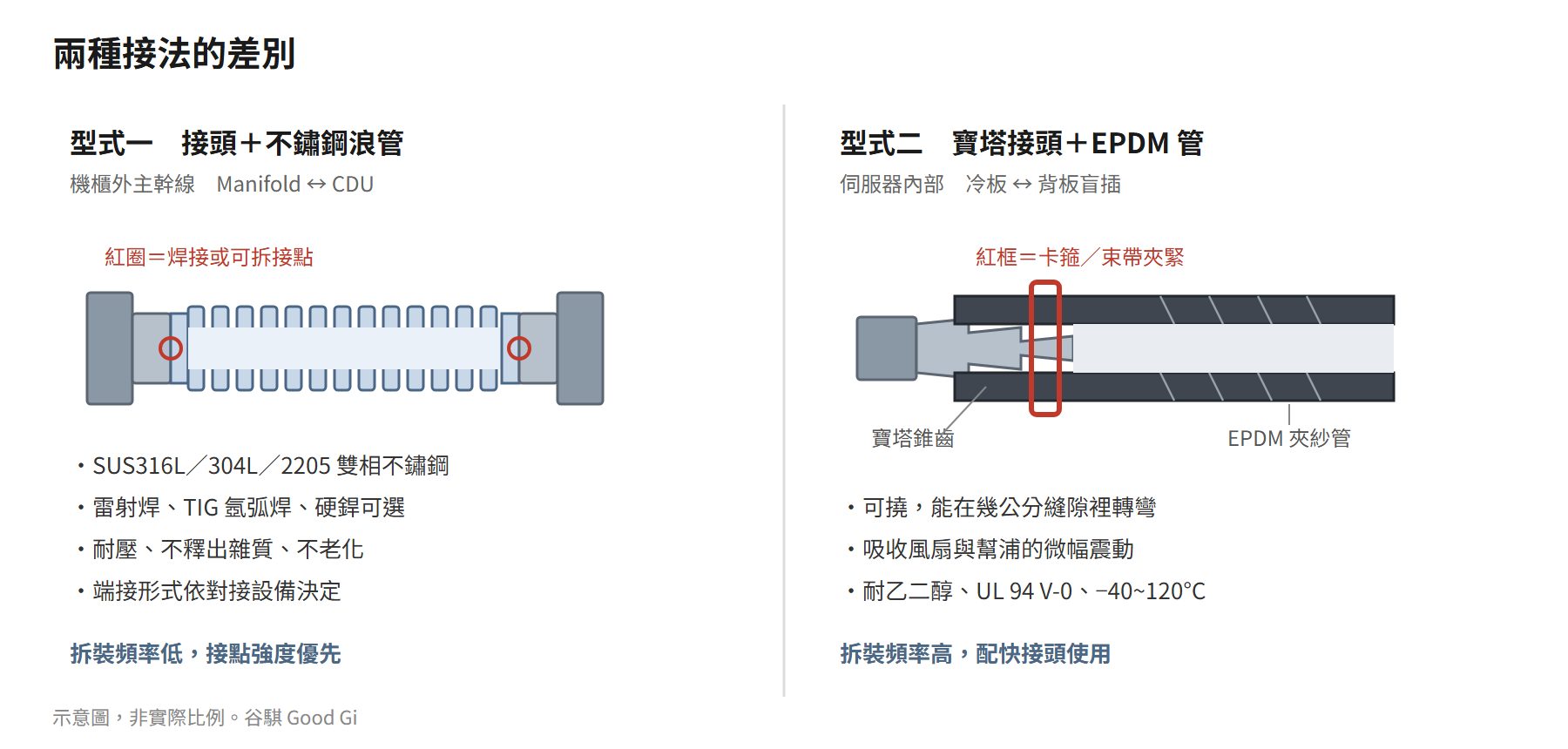

左：主幹線層級，接點以焊接為主。右：節點層級，寶塔錐齒插入管內後靠卡箍夾緊。示意圖，非實際比例
| 型式一：接頭＋不鏽鋼浪管 | 型式二：寶塔＋EPDM 管 | |
|---|---|---|
| 層級 | 機櫃外主幹線、Manifold↔CDU | 伺服器內部、冷板↔背板 |
| 承壓 | 高：工作壓力多在 5 bar 量級，爆破可到 150 bar 量級 | 中 |
| 管徑 | 大 | 小 |
| 選材重點 | 耐壓、耐蝕、不污染冷卻液、防火 | 可撓、吸震、耐乙二醇、阻燃 |
| 接點形式 | 焊接為主，維護端留可拆 | 寶塔加卡箍、快接、盲插 QDC |
| 拆裝頻率 | 低 | 高 |
兩種接法沒有優劣，是分工。整條路徑上真正要判斷的是交界點落在哪裡——從金屬管換成橡膠管的那個位置，通常就是機櫃背板或抽屜入口。
規劃時最常卡住的四個問題
主幹線可以全部用橡膠管嗎？
技術上可以，資料中心也有這種做法——EPDM 夾紗管本身有 UL 94 V-0，耐乙二醇，不需要另外加護套或走金屬導管。
不過主幹線這一段，我們的建議還是不鏽鋼波紋管配焊接接點。差別不在裝得起來裝不起來，在時間拉長之後才會顯現：
- 純淨度：橡膠會隨溫度與使用時間釋出微量物質，對氣體也擋不住滲透。冷卻液在密閉迴路裡循環好幾年，這些東西最後會累積到冷板那些細流道裡。316L 電解拋光的內壁不釋出雜質，這一點橡膠追不上。
- 密封：卡箍與寶塔靠的是夾緊力，橡膠久了會壓縮永久變形，夾緊力跟著衰減，這也是主幹線接點滲液最常見的起點。焊接接點沒有夾緊力衰減，也沒有墊片老化。
- 更換週期：橡膠管要排進更換排程，換管就得停機或做旁通；金屬管通常不列入更換排程。
代價是成本：同樣走主幹線等級，不鏽鋼編織管單價普遍比 EPDM 高出數倍。所以實務上常見的是分段——拆裝頻繁、空間受限的節點層級用夾紗管，長期不動的主幹線走金屬加焊接。
伺服器內部可以用不鏽鋼波紋管嗎？
彎曲半徑與空間是第一個限制，震動傳導是第二個。除非是固定不動、又需要耐高溫的特殊位置，節點層級用金屬管的必要性不高。
冷卻液是純水還是乙二醇，選材有差嗎？
有。乙二醇水溶液對橡膠與密封件的相容性要另外確認，密封圈材質（EPDM、FKM、FVMQ、FFKM、NBR、HNBR）要跟著冷卻液配方選。金屬側則是看氯離子與導電度——去離子水對某些金屬的腐蝕行為跟一般認知相反，材質等級要照實際水質決定。
排水管跟冷卻管可以共用同一種嗎？
不建議。冷卻管全程承壓，排水管靠重力、幾乎不承壓，管徑由滴水盤剩下多少高度決定。拿承壓規格的夾紗管去做排水，規格過剩、價格也打不贏。這一段的取捨寫在滴水盤排水管怎麼選。
一條路徑上會用到的件
前面兩種接法拆開講完，把整條路徑收在同一張表裡，方便對照自己的系統缺哪幾段：
| 路徑段落 | 這一段常見的件 |
|---|---|
| CDU ↔ Manifold 主幹線 | 不鏽鋼波紋管、硬管、端接件 |
| Manifold 本體 | 水冷散熱分歧管 CDM |
| Manifold ↔ 節點 | 液冷快速接頭 UQD、盲插快接 UQDB |
| 節點內部配管 | 寶塔接頭、EPDM 夾紗管、卡箍 |
| 晶片 ↔ 冷板 | 導熱介面材料 |
| 滴水盤排水 | 矽膠套管 SRT 阻燃型 |
| 沿線的線束保護 | 浪管、熱縮套管、玻纖套管 |
每一段的選型條件都不一樣：主幹線看壓力與年限，節點內看空間與拆裝，排水管看滴水盤剩多少高度，線束保護看溫度與阻燃等級。同一套系統裡，這幾組條件很少能用同一種材料一路吃下來。
