谷騏（Good Gi）為 AI 伺服器與 HPC 機櫃供應管材與線材防護件。今天談的是其中一個位置：滴水盤（drip tray，也稱接水盤）的排水管，用的是矽膠套管 SRT。
液冷機櫃的密封規格一路往上加，但機房設計從來不假設「絕對不漏」——所以會在關鍵位置加一層滴水盤接住漏液，再用一條管子把水導出去。一家國際電源系統大廠（以下稱 D 廠）與谷騏合作的品項裡，就包含這條管子。
滴水盤裝在哪裡
滴水盤不是只裝一個位置。依機櫃架構，常見的有四處：
| 位置 | 接的是什麼 | 可用空間 |
|---|---|---|
| 機櫃底部（Rack Bottom） | 整櫃最後一道防線，接上方一路漏下來的液體 | 最寬裕，約 30~50 mm |
| 連接處（冷卻管路與快接頭） | 接頭插拔與接合位置，是漏液機率較高的點位 | 依配管與接頭配置而定 |
| 模組內頂層（Top Level） | 冷板模組正下方，最貼近熱源與帶電元件 | 最緊，依模組結構而定 |
| 模組內 PCB 同層／抽屜底部（Same Level／Drawer Bottom） | 板卡同層或整個抽屜底部的整層防護 | 較淺，約 10~20 mm |

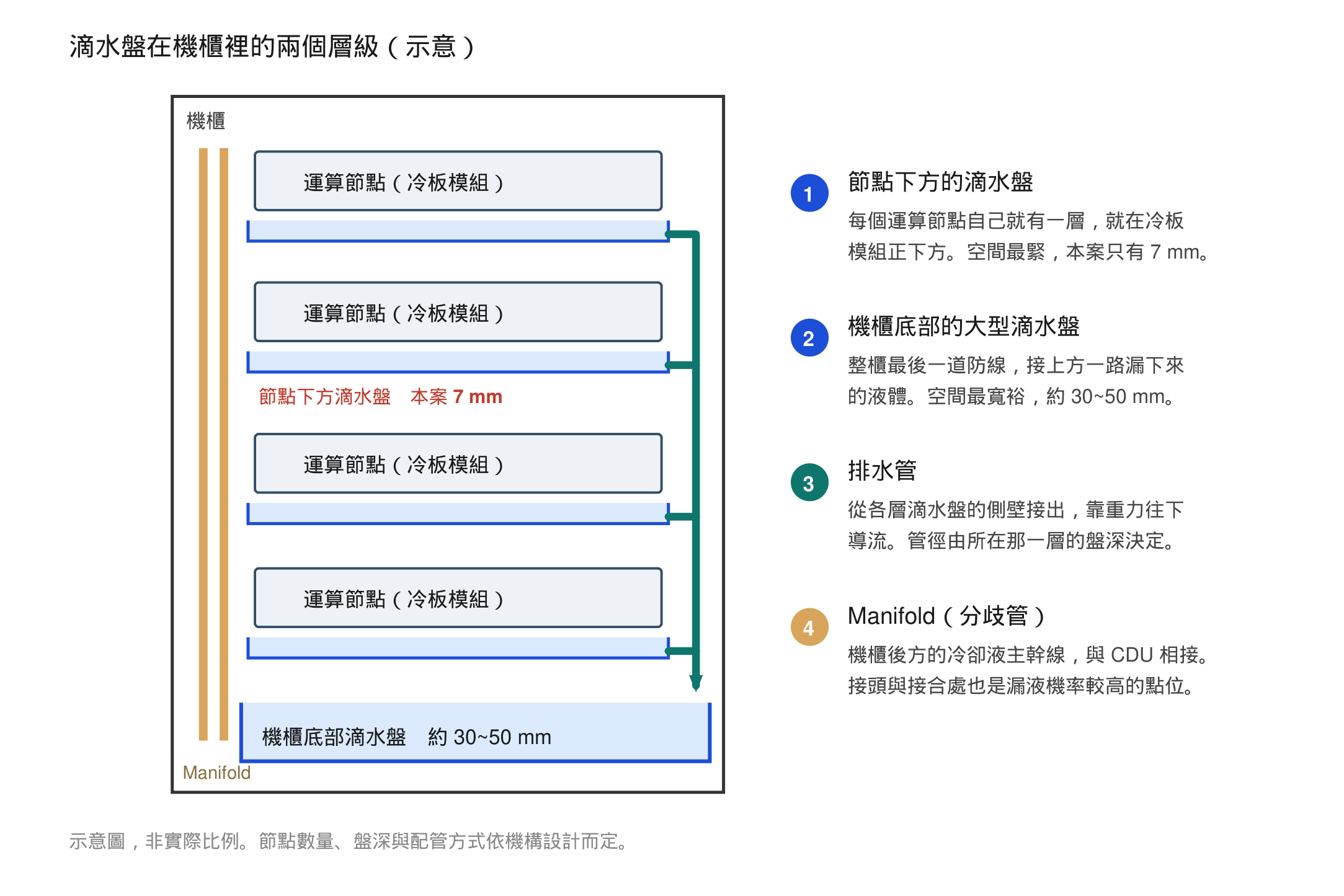

滴水盤在機櫃裡有兩個層級：底部一個大的，每個運算節點下方還各有一層。示意圖，非實際比例
位置決定可用高度，可用高度決定排水管能用多粗。所以選管子之前，要先知道盤裝在哪一層。
排水管跟滴水盤怎麼裝
盤的側壁開孔，排水管從孔位接出來，再沿機櫃內部的走線空間往下拉，導到指定的收集點。

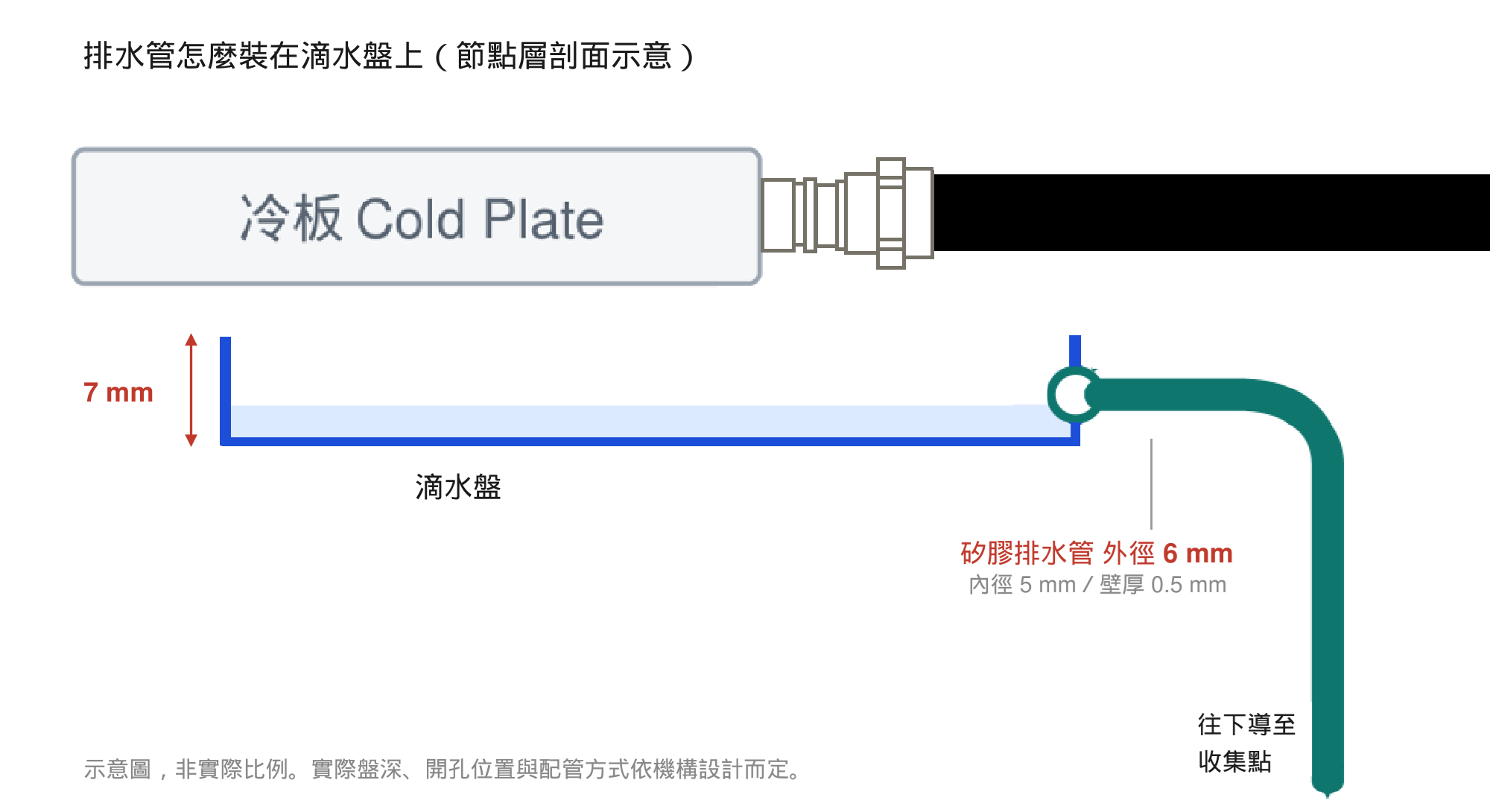

節點層剖面。冷板以快接頭銜接冷卻液軟管，下方是滴水盤；排水管從盤的側壁接出。示意圖，非實際比例
這條管子跟主循環冷卻管路是兩套東西，選材邏輯完全不同：
| 主循環冷卻管路 | ▎滴水盤排水管 | |
|---|---|---|
| 功能 | 送冷卻液進冷板、把熱帶走 | 把漏出來的液體導離設備 |
| 壓力 | 由幫浦驅動、全程承壓 | 幾乎不承壓，靠重力往下流 |
| 管徑 | 由流量決定 | 由滴水盤的可用高度決定 |
| 選材重點 | 耐壓、耐冷卻液、耐溫 | 細徑不塌陷、好彎、阻燃、絕緣 |
排水管不承壓，但這不表示規格可以放寬。它的管徑不是照流量算出來的，是滴水盤還剩多少高度決定的。
D 廠的需求
| 需求 | SRT 怎麼對應 |
|---|---|
| 可安裝在 7 mm 的滴水盤 | 外徑 6 mm（內徑 5 mm／壁厚 0.5 mm），留餘裕給開孔與轉彎 |
| 符合 UL 規範 | 符合 UL 224 的 VW-1 垂直燃燒測試 |
| 阻燃 | 指定阻燃型；同系列的普通型沒有 VW-1 |
| 適用機櫃狹小空間 | 矽膠的回彈性讓 0.5 mm 薄壁轉彎後仍撐得住管形，不易塌陷 |
盤深只有 7 mm。依谷騏接觸過的機櫃來看，機櫃底部的大型集水盤深度大多在 30~50 mm，模組內或 U 數下方的防護盤淺得多，約 10~20 mm。7 mm 比一般的淺盤還要再緊一截，屬於偏極端的空間條件。
排水管要從盤壁接出來，外徑必須留餘裕給開孔與轉彎，可用的上限落在 6 mm。但管徑也不是越小越好——內徑越小，能帶走的水量與流速越有限。排水靠重力，沒有壓力推它，管子太細、加上機櫃內部繞過線束的彎折，水會積在盤裡而不是流走。滴水盤積滿了就會溢出去，這層防護等於沒做。
所以這不是把管子做到最小塞進去就算了，而是在有限的高度裡，挑出水效率最高的尺寸。我們依排水效率與安裝空間兩邊回推，最後選了外徑 6 mm。
矽膠套管 SRT 規格
矽膠套管 SRT 為押出成型的矽橡膠素管。標準色為白色，可依客戶樣板做透明或其他顏色
| 項目 | 規格 |
|---|---|
| 產品 | 矽膠套管 SRT（阻燃型） |
| 本案規格 | 內徑 5.0 ±0.1 mm／壁厚 0.50 +0.12/−0.1 mm（外徑 6 mm） |
| 內徑範圍 | 1 ~ 20 mm |
| 使用溫度 | −50 ~ +200°C |
| 耐電壓 | ≥20 kV |
| 阻燃 | 符合 UL 224 的 VW-1 垂直燃燒測試 |
| 硬度 | shore A 70 ±5 |
| 顏色 | 標準白色，可依客戶樣板做透明或其他顏色 |
完整型號與規格見產品頁：矽膠套管 SRT
薄壁小 Φ 管的門檻在公差。內徑 1~7 mm 這個尺寸帶的標準壁厚都是 0.50 mm，內徑公差要控在 ±0.1 mm，壁厚公差在本案的 5.0 mm 是 +0.12/−0.1 mm，模具與冷卻條件稍微偏一點，管壁就會一邊薄一邊厚，薄的那側彎折時先塌。能穩定做到這個公差，這個尺寸才用得上。
透明料在這個應用上有實際用處：管路走在機櫃內部，現場維護時能直接看到管內有沒有液體、有沒有殘留，不必拆件確認。
這裡先講清楚：谷騏不做漏液偵測感測器。這條管子處理的是「漏了之後導去哪裡」，偵測那一層要另外找。
這個案子可以複製到哪裡
單純要一條把水導走的管子，市面上有成本更低的選擇。但這條管子是裝在電機與機械設備裡的，除了排水，還要跟著設備一起通過安規——阻燃、UL、絕緣、耐溫都會被查。比價的前提是規格先對得上。
SRT 在這件事上能同時滿足幾個條件：
- 阻燃：阻燃型符合 UL 224 的 VW-1 垂直燃燒測試，可用於與線束並行的位置
- 絕緣：耐電壓 ≥20 kV、體積電阻率 2×10¹² Ω·cm，可沿帶電端子附近走線
- 溫域：−50 ~ +200°C，機櫃內部的溫升與環境變化都在範圍內
- 韌性：抗張強度 6.9 MPa、斷裂伸長率 200%、撕裂強度 14.5 kN/m，拉扯與反覆彎折不易破
- 好裝：shore A 70±5 的軟硬度加上矽膠回彈性，薄壁在狹窄空間轉彎後撐得住管形
- 好維護：可依樣板做透明料，現場能直接目視管內殘液
- 尺寸齊：內徑 1~20 mm 都是標準品規格，不必為單一尺寸開模
不論盤裝在機櫃底部、連接處還是模組內，判斷邏輯都一樣：先量盤子的可用高度，回推管外徑上限，再確認這個內徑在實際彎折路徑下排不排得動。差別只在空間給不給——7 mm 會把選項壓到很窄，30 mm 以上就寬鬆得多。
