1. 800VDCは構想段階を過ぎ、導入スケジュールに入っている

2025年10月、NVIDIAは800VDCエコシステムのパートナーリストを公開しました。半導体・チップ層、電源システム部品層、データセンター電力システム層という三層構成で、部品層にはデルタ電子（Delta）、Bizlink、Flex、LITEONなど、電力システム層にはABB、Eaton、Schneider Electric、Siemens、Vertiv、Hitachi Energyなどが名を連ねています。

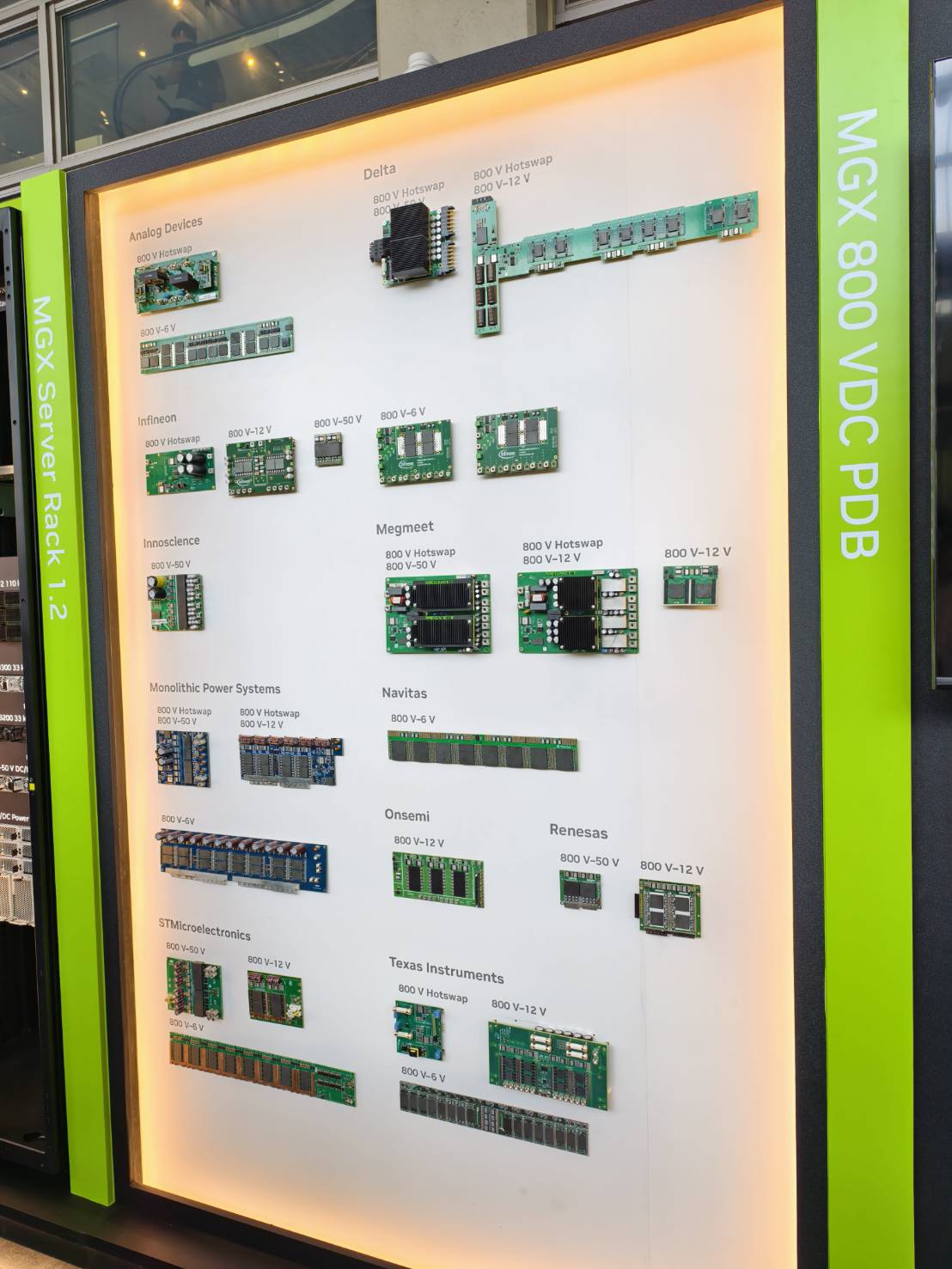

COMPUTEX 2026のNVIDIAブースに展示されたMGX 800VDCの配電デモ。各社の電源モジュールが800V Hotswap、800V–50V、800V–12Vと仕様ごとに並んでおり、部品層の800V化はすでに実機の段階です。（展示会にて撮影）

ここまで来た理由は、ラックの消費電力にあります。AIチップ1個あたりの消費電力は、まもなく2kWを超えます。Vertivは、ラック電力が300kWを超えるあたりから800VDCが経済的に見合いはじめるとしています。この規模になると、従来の54Vアーキテクチャでは銅の使用量も変換ロスも抑えきれません。デルタ電子の公開資料によると、10kVからGPU側の0.65Vまで降圧する従来の経路では、変換が6段必要になります。これをソリッドステートトランス（SST／半導体変圧器）に置き換えると2段まで減り、中圧交流から800VDCへの変換効率は98.5%に達するとされています。

主要な電源メーカー各社のスケジュールは、次のとおりです。

電圧が変わると、絶縁に求められる条件も変わる

直流の絶縁要件は、交流のものをそのまま当てはめることができません。交流は半サイクルごとに電圧がゼロを通過するため、部分放電はゼロクロスの瞬間に自然消弧する余地があります。直流にはそのゼロ点がなく、いったんアークが立てば持続します。さらに、ラックの電力密度が上がったことで、同じ体積に蓄えられるエネルギーは以前より格段に大きくなりました。液冷アーキテクチャがもたらす湿度条件も、直流環境下では電気化学的マイグレーションを加速させる要因になります。

絶縁層が耐えるべきなのは、電圧の数値だけではありません。運用期間を通じて積み重なるこうした条件も含まれます。当社が800VDCの案件で最初に確認するのも、この点です。

NVIDIAはエコシステム文書のなかで、共通の電圧範囲、コネクタインターフェース、そして800VDC環境における安全実務について、業界で合意を形成する必要があるとしています。前の二つは大手各社がすでに動いています。三つ目については、絶縁クラスや沿面距離、耐電圧認証といった材料レベルの要求には触れられていません。同じ文書を取り上げた業界メディアも、この点を指摘しています。

電力をどう送るかには、すでに担い手がいます。送り届けた先で導体に何を被せるかは、まだ空白のままです。

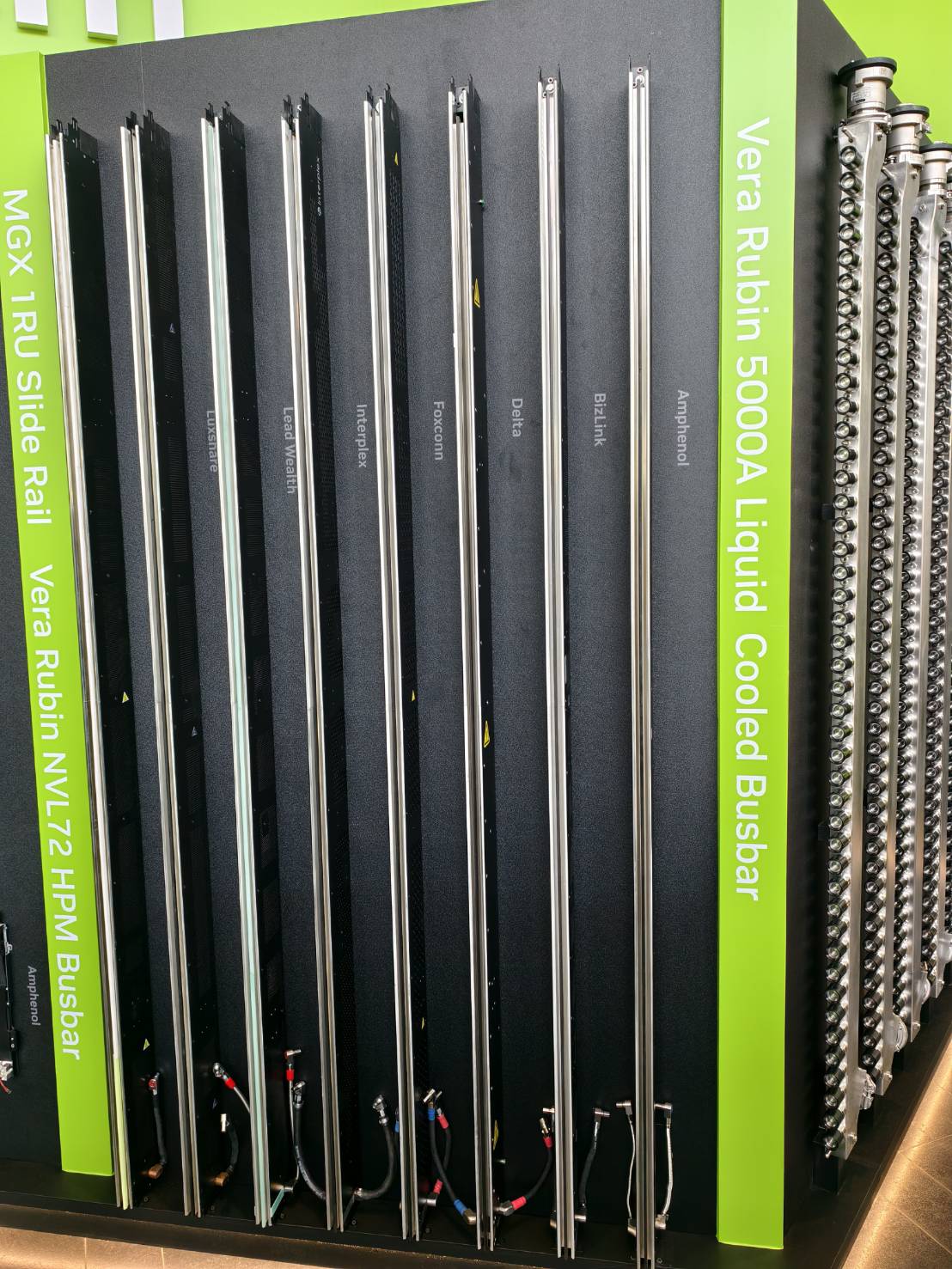

同じブースに展示されたVera Rubin NVL72のバスバーと5000A液冷バスバー。本記事が絶縁の対象として扱っているのは、このバスバーです。（展示会にて撮影）

2. 絶縁チューブの認証根拠はUL 224、ただしその耐電圧試験は交流

北米市場で絶縁チューブの製品認証を取るとき、根拠になるのはUL 224です。押出絶縁チューブを対象とする規格で、熱収縮チューブもこの範囲に含まれます。電圧定格は150V、300V、600Vの三段階。ただし、すべての材質がこの三段階を取得できるわけではありません。

出典：UL 224 Standard for Safety for Extruded Insulating Tubing, Table 1

この三段階の上限は、長く600Vに据え置かれてきました。それが今年になって動きました。

UL 224第8版で追加されたもの

ANSI/UL 224第8版は、2026年2月13日に発行されました。追加されたオプション定格は、耐紫外線（Sunlight Resistance）と、上限を2,000Vまで引き上げる高電圧定格の二つです。ULが想定用途として挙げているのは、蓄電システム、EV充電設備、太陽光発電、直流マイクログリッド。この定格は、新規の認証にも既存の認証にも適用できます。

耐電圧試験の方法

UL 224の耐電圧試験は、次のように行います。チューブの内側に導体を通し、外側の中央部を金属箔で覆います。両者のあいだに60Hzの正弦波交流電圧を印加し、1分間保持します。その後さらに昇圧し、絶縁破壊に至るまで続けます。

ここで印加するのは交流です。直流の耐電圧手順は、規格に規定されていません。

この違いは、直流用途では実務上の差になって表れます。直流電圧を印加したとき、絶縁体を流れる電流は充電電流・吸収電流・伝導電流の三つの成分に分かれます。前の二つが減衰したあとに残る定常的な漏れ電流こそ、絶縁品質を直接示す値です。一方、交流試験で見ているのは容量性電流です。両者は同じものを測っていません。

設計規格は直流を織り込み、製品試験は交流のまま

絶縁協調の設計規格は、早い段階から直流を取り込んでいます。IEC 60664-1は交流と直流の双方を対象とし、直流は1,500Vまでを扱います。800V直流・汚損度2・材料グループIIIaの条件では、最小沿面距離を8mmとしています。IEC 61439-1表2の対応する数値は12.5mmです。

数値が違うのは、適用するレベルが違うためです。

設計側には拠るべき規格があり、直流も最初から織り込まれています。製品試験のほうは事情が違います。チューブの認証根拠はUL 224であり、その耐電圧試験は交流で行われます。当社が調べた範囲では、ULが800V直流に対応した製品電圧定格の項目を設けた例は、まだ確認できていません。

当社が直流でも試験を一通りやり直したのは、このためです。お客様の800VDC案件は、いま設計が動いています。一方で参照できるデータは交流で止まったままです。規格が追いつくのを待つより、両方の条件で測り、データと試験条件をあわせてお渡しするほうが早い。そう判断しました。

3. Good Giの取り扱い品目と社内耐電圧データ

データセンターの給電経路のどの位置に何を使うか。供給可能な絶縁品目と、社内で測定した耐電圧データを位置ごとに整理しました。以下の数値はすべてGood Giの社内試験室で測定したもので、第三者認証の定格ではありません。試験条件は、お問い合わせいただければ開示します。

3-1 品目と給電経路の対応

バスバー絶縁（中圧受電 → 800VDCバスバー → ラック配電）

型番の1KV、10KV、20KV、35KVは、シリーズを識別するための記号です。そのシリーズが対象とする開閉装置の電圧クラスを表すもので、第三者認証を受けた製品の定格電圧ではありません。

ラック内のワイヤーハーネスと接続部の絶縁

GP-600V-CRの上限105℃は、本表で最も低い値です。液冷ラックを40℃以内で制御できている環境なら余裕がありますが、高温部にはガラス繊維系の品目をご検討ください。

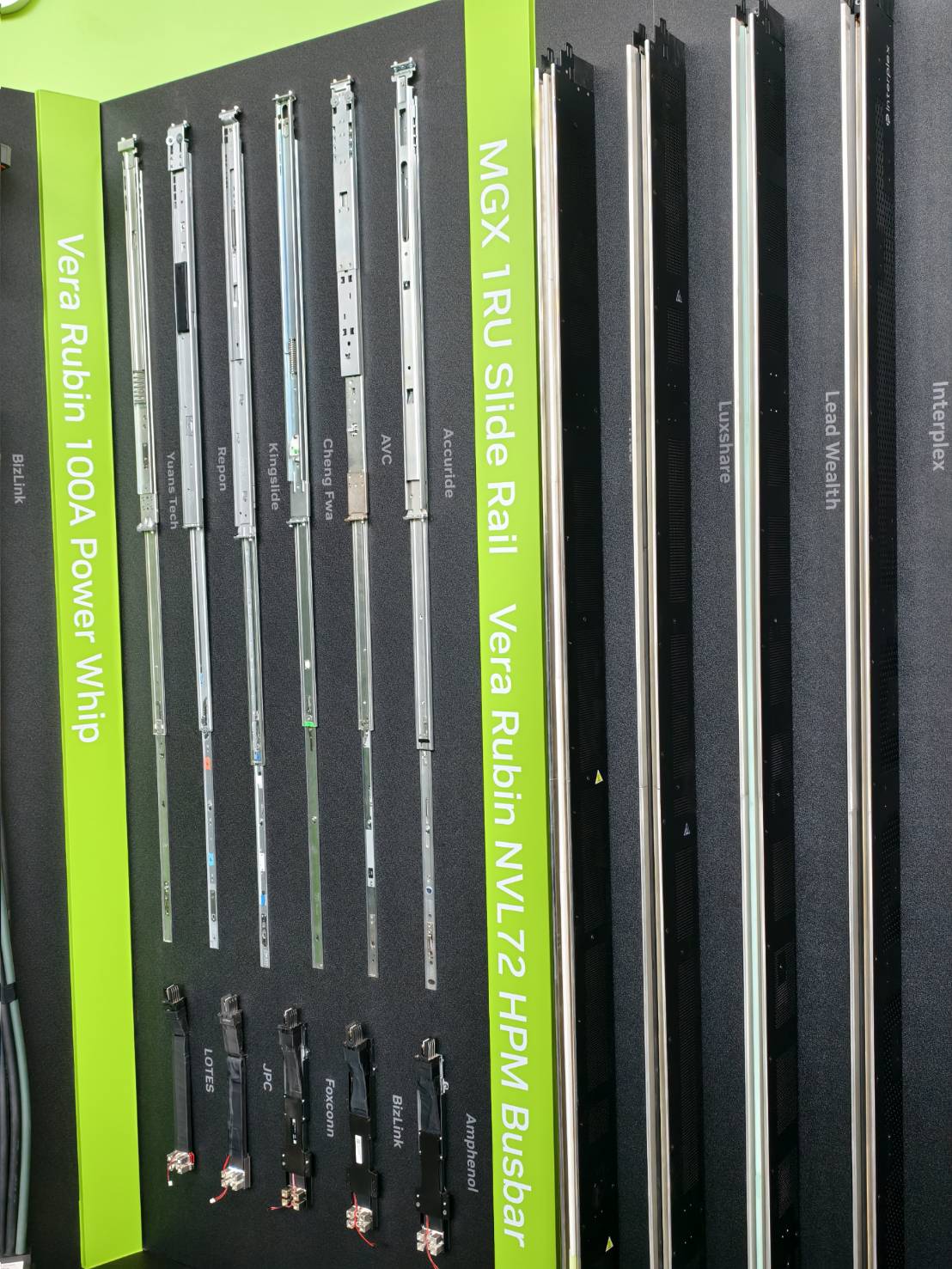

展示されたVera Rubin 100A Power Whip。ラック内のワイヤーハーネスと接続部も、絶縁チューブが働くもう一つの場所です。（展示会にて撮影）

高温域と特殊耐熱

3-2 社内耐電圧試験で確認できた電圧クラス

上記のデータは選定の出発点としてお使いいただき、実際の使用条件に照らしてご評価ください。詳細な試験仕様のご確認とサンプルのご依頼は、当社の技術担当までお問い合わせください。

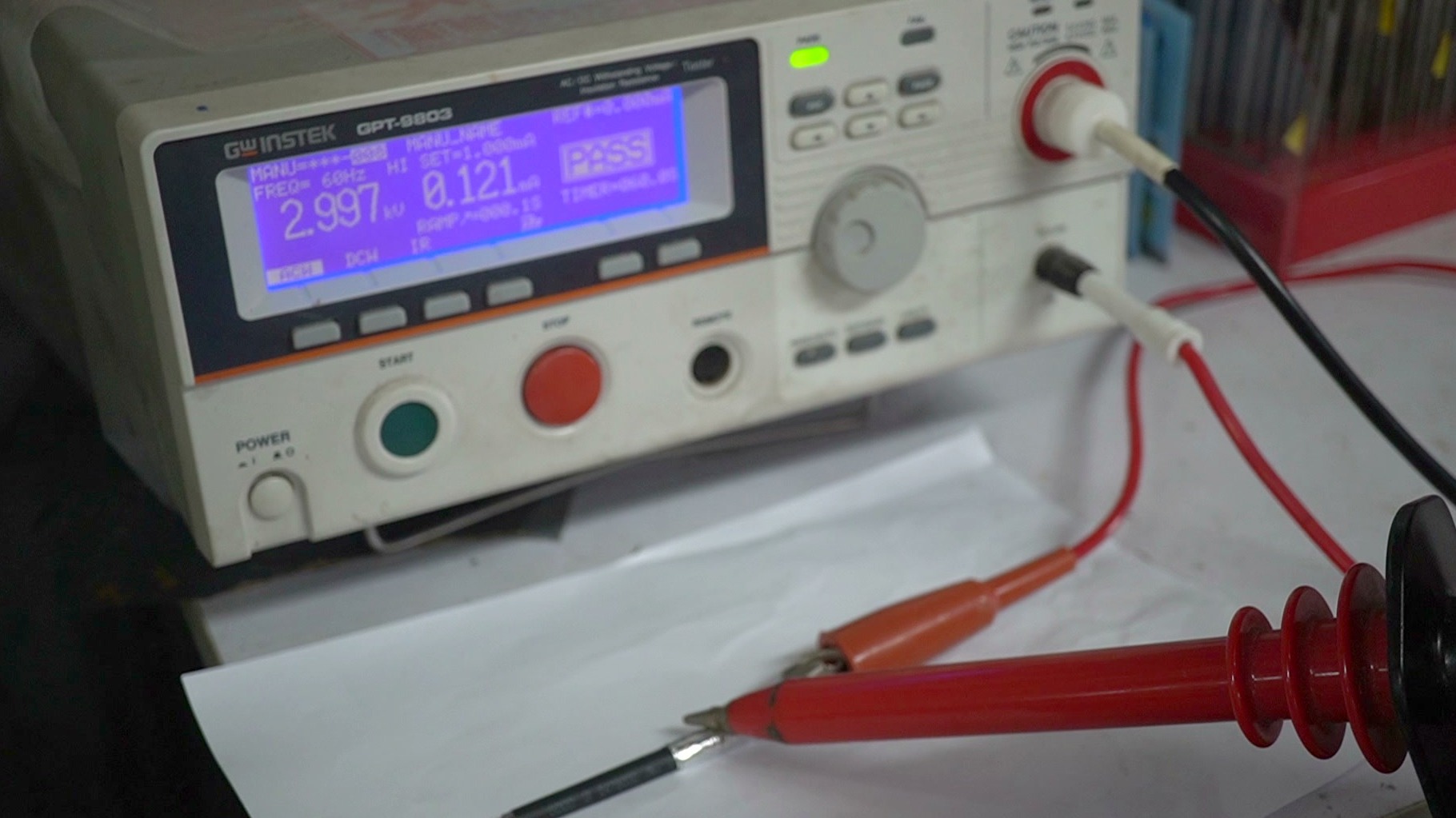

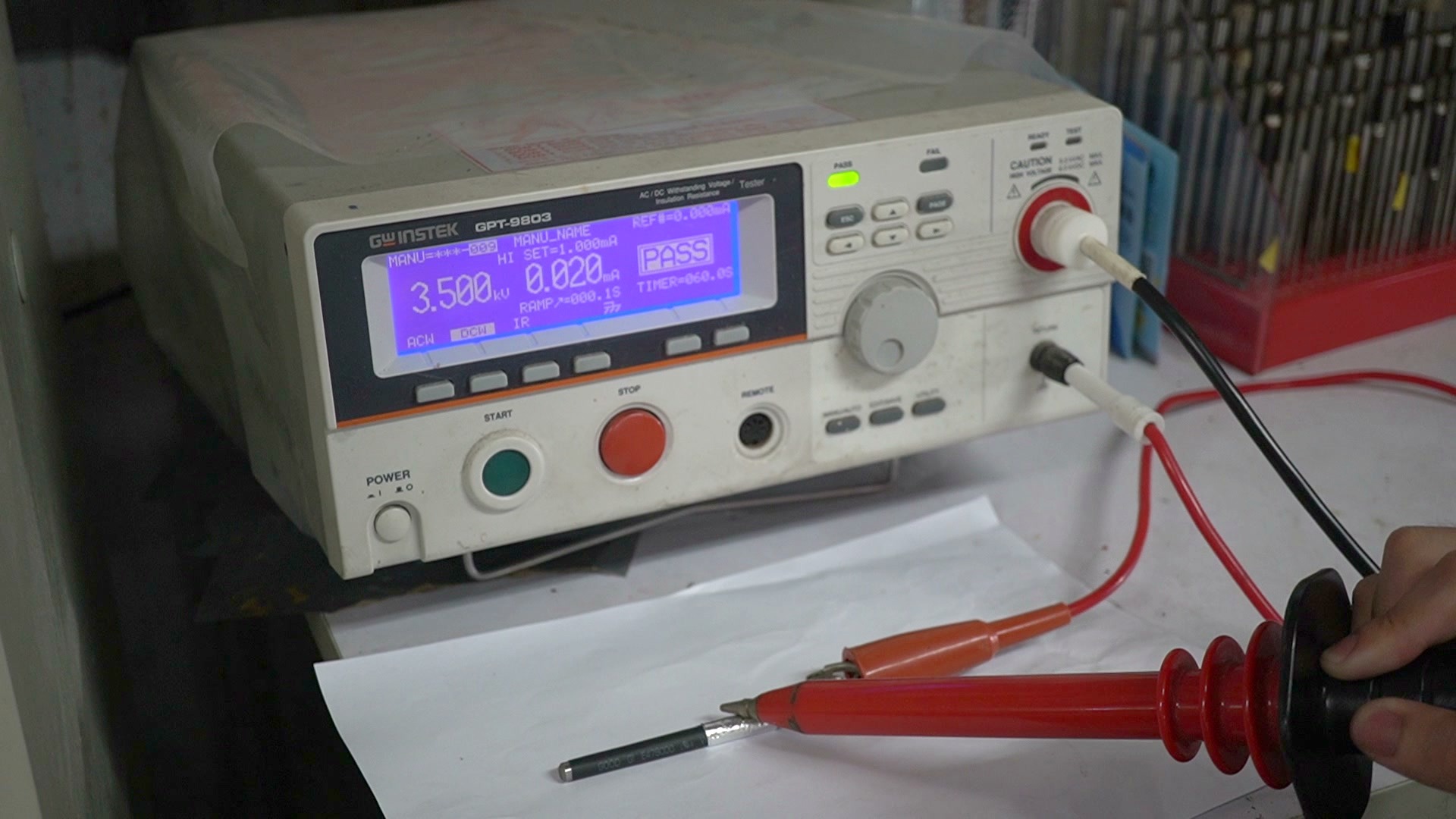

試験設備：GW INSTEK GPT-9803 交直流耐電圧／絶縁抵抗試験器（Good Gi 社内試験）

4. 業界が「電力をどう送るか」を議論するなか、当社は絶縁と安全から見ています

800VDCの変換効率、遮断器、コネクタ仕様は、いずれも大手各社が主導して進んでいます。中圧をどう800V直流へ変換するかも、Schneider Electricがソリッドステートトランスと従来型整流の二つの方式を示し、デルタ電子はソリッドステートトランスを軸に据えるなど、方式はまだ固まっていません。どの方式に落ち着くにせよ、バスバーとワイヤーハーネスの外側には絶縁が必要です。ここはどの方式でも変わりません。

その絶縁の層に、いまのところ既製の答えはありません。設計規格は沿面距離を示してくれますが、製品認証のほうは交流試験で止まっています。規格が追いつくまでのあいだ、当社にできるのは、交流と直流の両方の条件で測り、その試験条件を明記して、設計現場が照合できる根拠を残しておくことだと考えています。

Good Giは、このエコシステムに名を連ねる電源メーカーの一社に、長年にわたり絶縁材を供給してきました。

800VDCアーキテクチャの絶縁材を検討されている方は、以下の内容でお問い合わせいただけます。

• 社内耐電圧試験の報告書（試験条件と測定方法を含む）のご請求
• 選定のご相談：給電経路のどの位置に、どの品目を使うか
• サンプルのご依頼、お見積りのご依頼
• 第三者認証の取得状況と、プロジェクトの日程に合わせた進め方のご相談

ウェブサイトのお問い合わせフォーム、ページ内のメールリンク、各ページのお見積りボタン、いずれからでもご連絡いただけます。技術担当が直接回答いたします。
